內容簡介

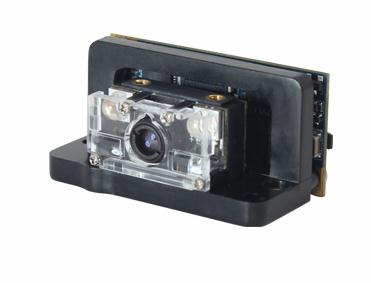

EM2039系列二維影像式條碼識讀引擎，應用了領先的芯片化新大陸UIMG智能圖像識別技術，開創影像式二維條碼識讀引擎的新時代。新大陸的二維解碼芯片，將先進的UIMG圖像識別算法與先進的芯片設計與制造技術的融合，極其簡化了二維條碼識讀產品的設計難度，為自動識別行業樹立了高性能、高可靠、低功耗的優秀標桿。 NLS-EM2039可識讀各類主流一維條碼及標準二維條碼（PDF417、QR Code Model 1/2、Micro QR和Data Matrix的各種版本）。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。 NLS-EM2039獨特的完全一體化設計，在極小的尺寸內完全集成圖像采集、照明瞄準和解碼器，既小又輕，性能強勁。非常適合嵌入各種行業的產品中使用，如數據采集器、抄表設備、檢票機、PDA等。NLS-EM2039的接口、安裝等方面，完全兼容NLS-EM2037。
產品特性
◆ UIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 分體設計
可根據不同應用場合，組合使用，滿足開發一款產品應用多個場合的需要。
◆ 綠色低功耗
采用自主NLDG核心技術，大大降低運行功耗，延長設備使用壽命。
掃描性能 | |||||
圖像傳感器 | 752×480 CMOS | ||||
處理器 | Newland IOTC 二維解碼芯片 72MHz | ||||
照明 | 紅光LED 625±10 nm | ||||
識讀碼制 | 2D | PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code 等 | |||
1D | Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等 | ||||
識讀精度 | ≥ 5mil | ||||
識讀景深 | UPC-A | 55mm - 305mm(13mil); | |||
PDF417 | 65mm - 175mm(6.67mil); 50mm - 215mm(10mil) | ||||
Data Matrix | 50mm - 220mm(15mil); | ||||
QR Code | 65mm - 235mm(15mil) | ||||
符號反差 | ≥ 25%反射差異 | ||||
視場角度 | 水平42°，垂直27.5° | ||||
識讀角度** | 旋轉360°，傾斜±55°，偏轉±55° | ||||
機械/電氣參數 | |||||
接口 | TTL-232、USB（HID-KBW、虛擬串口） | ||||
工作電壓 | 3.3~5.5VDC | ||||
電流@5VDC | 工作電流 | 260 mA | |||
休眠電流 | 12mA | ||||
重量 | 組合式：11.5g；分立式：8.2g | ||||
環境參數 | |||||
工作溫度 | -20°C - +60°C | ||||
儲存溫度 | -40°C - +80°C | ||||
工作濕度 | 5% - 95% ( 無凝結) | ||||
環境光照 | 0 ~ 100,000 LUX（自然光） | ||||
配件列表 | |||||
開發板NLS-EVK2037 | NLS-EM2039的開發板，帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出。 | ||||
數據線 | RS-232數據線 | RS-232數據線，用來連接NLS-EVK2037和信息接收主機，帶適配器插口。 | |||
USB數據線 | USB數據線，用來連接NLS-EVK2037和信息接收主機。 | ||||
電源適配器 | 5V電源適配器，配合RS-232數據線給NLS-EVK2037供電。 其輸出為: DC5V,1.5A; 輸入為: AC100~240V, 50~60HZ. | ||||
**測試條件如下：Code39，3 Bytes；最小條空寬度 = 10mil；寬窄比 = 3:1；PCS = 0.8；條碼高度 = 11mm；測試距離 = 120mm；環境溫度=23℃；環境照度= 300 lux | |||||
