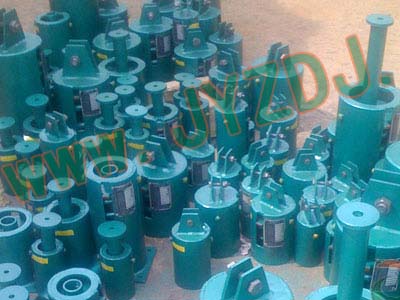

彈簧支架，彈簧吊架主要有，西北電力設計院的T1、T2、T3、T4、T5型、華東電力設計院的TH1、TH2、TH3、TD系列《NBT47039-2013可變彈簧吊架》、和化工設計院設計的VS系列，這四大系列的基本特性相同，廣泛用于電力、冶金、化工、石油紡織等行業，在運行中產生熱位移的管道系統及其設備裝置。
其系列適應荷載范圍為200~210000N，適用熱位移量為40、50、80、90、120、135mm，使用溫度范圍為-40℃~120℃。
其結構形式和型號表示方法
T、TH型此支吊架根據安裝形式分為彈簧吊架TH1、TH2，彈簧支架TH3三種型號
彈簧吊架TH1又分為A、B、C三種類型，TH1A（T1）為單耳連接彈簧吊架，TH1B（T2）為雙耳連接彈簧吊架，TH1C為螺紋連接彈簧吊架，這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。TH2(T3)適用于安裝在鋼梁上；TH3(T4)主要用于擱置在基礎、鋼梁、樓板上；T5并聯懸吊型。
VS、TD型彈簧支架吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。按安裝方式的不同，分為A、B、C、D、E、F、G七種形式。A型上螺紋懸吊型、B型單耳懸吊型、C型雙耳懸吊型、D型上調節擱置型、E型下調節擱置型、F彈簧支架擱置型、G型并聯懸吊型。
|
